Ako získať dobré SWR?

Nevhodná základná rovina je jednou z hlavných príčin vysokých hodnôt SWR. Mali by ste zvoliť zvukovú uzemňovaciu rovinu s celým kovovým povrchom.

Bolo by to viesť zemné pásy k čo najväčšiemu počtu častí podvozku vozidla. Udržujte popruhy čo najkratšie. Systém by mal byť dobre uzemnený s rovinou, aby bolo možné normalizovať hodnoty.

Nesprávna inštalácia a montáž antény je ďalším faktorom spôsobujúcim problém. Aby ste sa vyhli akýmkoľvek medzerám, odporúčame vám namontovať anténu podľa pokynov v príručke a správne uzemniť každú časť systému CB.

Môžete použiť merač napätia na určenie bodov vozidla, ktoré by mohli brániť uzemneniu vášho systému, a potom sa pokúsiť uzemniť tieto časti, aby ste zlepšili uzemňovaciu rovinu.

Poškodený koaxiálny kábel je veľkým dôvodom vysokých hodnôt SWR.

Koaxiálny kábel sa môže pri vedení cez vozidlo prekrútiť, skratovať alebo priškrtiť. Pri nákupe na trhu sa môže poškodiť. Preto je dôležité pred nákupom dôkladne skontrolovať koaxiálny kábel. Použite 50-ohmový koax pre jednu anténu a 75-ohmový koax pre duálne antény.

ZLÉ MIESTA MONTÁŽE CB ANTÉNY

Ak ste dosiahli hodnotu SWR niekde medzi 2,0 a 3,0, váš systém nie je správne vyladený a je potrebné ho lepšie nastaviť.

Ďalším dôležitým faktorom pri takýchto vysokých hodnotách SWR je zlé umiestnenie vašej CB antény. Miesto montáže je zlé, ak má nasledujúce vlastnosti:

Anténa je pod líniou strechy.

Anténa je zablokovaná alebo zakrytá časom.

Anténa je príliš blízko kovových budov alebo konštrukcií.

Ak má vaše miesto montáže tieto tri vlastnosti, okamžite ho zmeňte.

Aby ste dostali výstup z vášho CB rádia, potrebujete anténu, ktorá je správne naladená. Vysoká hodnota SWR môže nielen spôsobiť rušenie vášho CB rádia, ale môže ho aj poškodiť. Tu je niekoľko krokov na otestovanie pomeru stojatých vĺn vášho anténneho systému a jeho vyladenie na výkon.

Na nastavenie SWR vyberte jasné miesto bez prekážok. Antény sú veľmi citlivé na objekty v ich blízkosti. Choďte na otvorené priestranstvo, aby ste naladili svoje antény, ako je parkovisko alebo vzdialené pole. Môžete to urobiť aj doma, ak nie ste blízko domu. Nepokúšajte sa ladiť v budove, pod stromami, v blízkosti alebo pod elektrickým vedením, alebo keď niekto stojí vedľa antény. To skresľuje signál a spôsobuje odraz späť do antény, čo dáva falošné hodnoty. Zatvorte tiež všetky dvere, kapotu a veko kufra.

Nastavenie testu SWR iba pomocou rádia. Ak máte zosilňovač, vypnite ho alebo ho radšej odstráňte z inštalácie.

Vložte bič antény do chrómového stožiara na nastavenie antény v hornej časti cievky.

Pomocou meracieho prístroja zabudovaného do rádia alebo dobrého externého merača SWR vykonajte kalibráciu na kanáli 20. Prepnite späť na SWR a zaznamenávajte hodnoty na troch kanáloch 1, 20 a 40.

Ak dôjde k odčítaniu SWR na kanáli 1, dĺžka antény je príliš dlhá a musí sa skrátiť. Uvoľnite nastavovacie skrutky stožiara a spustite bič o 1/4 do stožiara. Utiahnite nastavovaciu skrutku stožiara a znova odčítajte hodnotu SWR. Opakujte, kým nezískate SWR. Ak je bič úplne spustený do sťažňa a SWR je stále vysoko, odstráňte bič zo sťažňa. Pomocou pílky, brúsky alebo rezačov skrutiek odrežte 1/4 zo spodnej časti bičovej antény. Znova vložte bič do sťažňa a znova otestujte SWR. Opakujte vyššie uvedený postup, kým SWR nebude pod 1,5 zo všetkých kanálov.

Ak dôjde k odčítaniu SWR na kanáli 40, anténa je príliš krátka a musí byť zdvihnutá. Uvoľnite nastavovacie skrutky stožiara, zdvihnite bič o 1/4, znovu utiahnite nastavovacie skrutky a znova otestujte SWR. Opakujte vyššie uvedený postup, kým SWR nebude pod 1,5 zo všetkých kanálov

Bežné príčiny vysokej SWR

Zlá zemná rovina je často príčinou vysokého SWR. Vyberte zvukovú uzemňovaciu rovinu s celým kovovým povrchom

Uzemňovacie pásy by bolo možné umiestniť na čo najviac častí podvozku vozidla. Vaším cieľom by malo byť, aby boli čo najkratšie

Nesprávna inštalácia antény a montáž antény sú ďalšie faktory spôsobujúce problém. Aby ste sa vyhli akýmkoľvek zemným slučkám, odporúčame vám namontovať anténu presne podľa pokynov v príručke a správne uzemniť každú časť držiaka CB antény.

Použite merač napätia na určenie bodov vozidla, ktoré by mohli brániť uzemneniu vášho systému, a potom sa pokúste tieto časti uzemniť, aby ste zlepšili základnú rovinu

Poškodený koaxiálny kábel alebo PL-259 je veľmi častým problémom za vysokými hodnotami SWR antény. Pri odstraňovaní problémov skontrolujte tieto poškodenia, ktoré sa bežne vyskytujú na sklolaminátových anténach

Koaxiálny kábel sa môže pri vedení cez vozidlo prekrútiť, skratovať alebo priškrtiť. Pri nákupe na trhu sa môže poškodiť. Preto je dôležité pred nákupom dôkladne skontrolovať koaxiálny kábel. Použite 50-ohmový koaxiálny kábel pre jednu anténu a 75-ohmový koaxiálny kábel pre duálne antény

10 krokov k inštalácii digitálnej TV antény

Takže príjem Free To Air TV vo vašom dome v Sydney sa zrazu pokazil. Obraz sa začal pixelovať, potom každú chvíľu preskočí snímku a zvuk sa neustále rozpadá. Vyskytol sa problém s vaším televíznym anténnym systémom.

10 krokov k inštalácii digitálnej TV antény v Sydney

Ak chcete, aby sa váš príjem digitálnej televízie opäť spustil, existuje nasledujúcich 10 krokov, ktoré potrebujete na inštaláciu vašej digitálnej televíznej antény v Sydney, aby sa obraz a zvuk vrátili späť.

1. Správna TV anténa

Dôležitou súčasťou každého bytového TV anténneho systému je TV anténa sám. Ak sídlite v Sydney, budete musieť skontrolovať, či potrebujete anténu VHF (veľmi vysoká frekvencia) alebo UHF (ultra vysoká frekvencia). To bude závisieť od toho, ktorý televízny vysielač poskytuje signál vo vašej oblasti. Pre veľkú časť Sydney to bude znamenať získanie VHF antény a nasmerovanie na Artarmon na severe Sydney. Ale ak ste na okraji alebo v kopcovitej oblasti, môže existovať iný televízny vysielač, ktorý poskytuje lepší príjem.

Navyše, bez ohľadu na to, či mierite na vysielač VHF alebo UHF, existuje veľa rôznych dizajnov a veľkostí antén, ktoré budú prijímať signál lepšie ako ostatné. Pre televízny príjem je kritickým konštrukčným prvkom „zisk“ antény. Anténa s vysokým ziskom bude prijímať silnejší signál a kvalitnejší signál ako anténa s nízkym ziskom. Môžete tiež získať anténu s určitým stupňom vstavaného filtra 4G alebo 5G, ktorý vám pomôže znížiť šum alebo rušenie (ďalšie podrobnosti nájdete nižšie).

2. Držiak televíznej antény alebo stožiar a zarovnanie antény

Typ anténneho držiaka, ktorý používate, môže skutočne zlepšiť kvalitu vášho príjmu vďaka jednému dôležitému faktoru – výške. Výška upevnenia antény môže mať veľký rozdiel v kvalite signálu a výkone, ktorý prijímate na vašom televízore, a často je rozdiel medzi tým, či máte nejaký príjem alebo žiadny príjem. V niektorých oblastiach, kde máte priamy výhľad na blízky vysielač signálu, budete potrebovať iba krátky ~1,4 m plechový alebo škridlový držiak na strechu. V iných situáciách možno budete potrebovať 15 stôp kotvený stožiar alebo dokonca až 50 stôp kotvený stožiar. Áno, stále inštalujeme 50 stôp (~ 15 m) kotvený stožiar na vrchole 1 alebo 2 poschodových budov. To môže znamenať až 70 stôp nad zemou! Našťastie to pri digitálnych televíznych signáloch nie je ani zďaleka tak potrebné ako v časoch analógovej televízie.

Okrem typu držiaka antény budete musieť zvážiť aj zarovnanie antény (aby ste sa uistili, že smeruje k požadovanému vysielaču) a umiestnenie držiaka antény na streche. Môžu tam byť stromy alebo lístie (alebo iné vysoké budovy), ktorým sa budete chcieť vyhnúť, keď sa budete snažiť dostať do bodu na streche pre spoľahlivý signál.

3. Zosilňovač TV antény (s 4G filtrom)

Či už máte VHF alebo UHF anténu, v závislosti od vašej polohy, výšky budovy, počtu TV zásuviek a typu/dĺžky káblových vedení budete možno potrebovať Zosilňovač televíznej antény .

Digitálny TV signál má dve hlavné zložky: (i) výkon signálu; a (ii) kvalitu signálu. Zatiaľ čo výkon signálu je možné upraviť pomocou zosilňovača TV antény (nazývaného aj zosilňovač antény alebo zosilňovač TV signálu), kvalitu signálu nemôžete zlepšiť žiadnym podobným zariadením.

Kvalita signálu bude primárne určená na anténe (typ a umiestnenie antény). Ak máte nízku kvalitu signálu, pravdepodobne budete musieť vymeniť anténu za lepšiu alebo ju premiestniť na iné miesto (zvyčajne vyššie), aby mohla prijímať viac signálu.

Výkon signálu sa na druhej strane môže zvýšiť pomocou a Zosilňovač televíznej antény , alebo sa zníži pomocou atenuátora. Výkon signálu sa znížil z niekoľkých dôvodov. Môžete sa nachádzať v oblasti so slabým signálom (veľká vzdialenosť od vysielača), máte veľký kopec medzi domom a vysielačom, rozdeľujete signál medzi viacero televíznych zásuviek vo svojom dome, používate starý vysokostratový kábel, majú dlhé káble alebo niečo iné. Existuje mnoho faktorov, ktoré prispievajú k strate signálu v TV systéme, čo vedie k potrebe použiť zosilňovač antény na zosilnenie signálu.

Pri použití a Zosilnenie televíznej antény r, sú tu 2 hlavné veci, na ktoré si treba dať pozor.

Ide o to, že nechcete preťažovať signál (pretočením zosilňovača príliš vysoko). TV tunery dokážu spracovať signál len vtedy, keď je prijatý v rámci špecifického pásma výkonu signálu v decibeloch (db). TV tuner nebude fungovať pri príliš nízkej úrovni výkonu signálu a nebude fungovať ani pri príliš vysokej úrovni výkonu signálu!

Druhé varovanie je, že a Zosilňovač televíznej antény nevie, ktoré signály sa používajú pre TV kanály v porovnaní s AM rádiom, 4G signálmi mobilných telefónov alebo akýmkoľvek iným RF signálom. V dôsledku toho je dôležité, aby ste nezosilňovali nežiaduce signály 4G, ktoré môžu spôsobiť rušenie televíznych signálov, ktoré chceme izolovať. Výsledkom je, že mnohé zosilňovače televíznych antén v súčasnosti majú vstavané filtre 4G / LTE.

4. -v Káble

Vstupný kábel pripája anténu k ďalšiemu zariadeniu vo vašom televíznom systéme, ktorým je zvyčajne rozdeľovač antén umiestnený vo vašom strešnom priestore. Vstupný kábel by mal byť kvalitný, pretože musí udržiavať úroveň signálu na čo najvyššej úrovni a tiež musí byť odolný voči poveternostným vplyvom (slnko a dážď).

V dôsledku toho odporúčame použiť iba 50ohmový štvorstenný kábel RG6 alebo RG11. Štyri vrstvy tienenia sú prémiovým štandardom pre televíznu kabeláž v Austrálii a zaisťujú ochranu pred živlami, ale tiež zaisťujú, že do nášho kábla nevstupujú žiadne iné nežiaduce RF signály, ktoré by spôsobovali rušenie.

5. Vysoko izolovaný RF splitter

Anténny rozbočovač môže vyzerať ako štandardné zariadenie, ale dávajte si pozor na malé, ale jemné rozdiely medzi dostupnými typmi rozbočovačov. Dôležitou vlastnosťou je frekvencia, ktorú je možné preniesť cez rozdeľovač. Zatiaľ čo príjem Free To Air TV (VHF a UHF) je nižší ako 850 MHz, ak potrebujete, aby váš príjem Foxtel prechádzal cez rozdeľovač, možno budete musieť zvýšiť kvalitu vášho rozdeľovača až na 2400 MHz. Okrem toho budete chcieť dávať pozor na rozdeľovače s vysokou izoláciou, pretože budú mať za následok, že jeden port rozdeľovača nebude mať žiadny vplyv na ostatné porty, čo môže spôsobiť problémy, ktoré je niekedy veľmi ťažké nájsť.

Rozbočovače sa dodávajú v rôznych veľkostiach, od jednoduchého 2-cestného rozbočovača až po 8-cestný rozbočovač. Môžu byť „prepojené“ tak, aby obsluhovali viac ako 8 televíznych zásuviek z jednej antény, avšak pri každom rozdelení signálu stratíte silu signálu. Takže v systéme, kde bol signál rozdelený, existuje väčšia šanca, že budete potrebovať zosilňovač televíznej antény, aby sa výkon signálu vrátil späť na úroveň, ktorú môže použiť váš TV tuner.

Nakoniec, rozbočovače môžu mať určité porty, ktoré sú „napájacím priechodom“. To znamená, že malý elektrický prúd môže prejsť z TV zásuvky po TV kábli do akéhokoľvek zosilňovača, ktorý je bežne umiestnený v blízkosti antény. Zosilňovače potrebujú na svoju činnosť napájanie, a tak bez koaxiálneho kábla umožňujúceho prechod elektriny a bez rozdeľovača, ktorý má porty „power pass“, niekedy neexistuje spôsob, ako ho zapnúť.

6. Výstupná kabeláž

Výstupná kabeláž vedie z vášho rozbočovača do TV zásuvky alebo nástennej dosky. V závislosti od typu použitého kábla existujú vzdialenosti, v ktorých úroveň výkonu signálu zostane nezmenená, kým nebude príliš nízka na to, aby fungovala. Ak je kábel veľmi dlhý, budete potrebovať kábel RG11, v opačnom prípade odporúčame použiť kvalitný štvortienený kábel RG6.

7. Nástenné dosky

Nástenné dosky sa priskrutkujú na stenu (podobne ako elektrická zásuvka) a umožňujú vám pripojiť krátku záplatu alebo preletieť z televízora na stenu. Nástenné dosky nevyzerajú príliš, ale pozostávajú z C-spony, samotnej nástennej dosky, krycej dosky a mechanizmu. Môžu mať rôzne farby a štýly, takže môžete mať „dvojitý gang“ alebo „trojitý gang“, ak chcete viac ako jeden TV bod na jednom mieste, alebo ak chcete mať aj dátový bod na rovnakom mieste. nástenná doska.

8. TV Booster Power Supply

TV zosilňovače vyžadujú na svoju činnosť napájanie – tj sú „aktívne“ zariadenie. Našťastie máme spôsob, ako k nim dostať energiu bez toho, aby sme na vašu strechu umiestnili napájací bod!

Koaxiálny kábel, ktorý inštalujeme na odosielanie signálu z antény na vašu nástennú dosku, je v skutočnosti schopný vysielať veľmi nízky elektrický prúd v opačnom smere! Injektor TV booster a napájací zdroj je zariadenie, ktoré „vstrekne“ energiu do kábla a posiela túto energiu (zvyčajne 13 V alebo 18 V) cez koaxiálny kábel až do vášho TV boostera. Ako už viete, bude to fungovať správne iba vtedy, ak máte na správnom kábli rozbočovač s portom „power pass“!

9. TV Fly s

Televízna muška je krátky kábel, ktorý spája váš televízor s nástennou doskou televízora. Netreba ju podceňovať z hľadiska jej dôležitosti a v minulosti sme mali veľa situácií, kedy nekvalitná muška spôsobila mnohé problémy.

Na čo si dať pozor je, že muška je vyrobená z vysoko kvalitného kábla. Opäť odporúčame použiť štvorstenný kábel RG6.

Po druhé, nebudete chcieť, aby muška bola veľmi dlhá alebo aby mala veľa spojov v kábli. Vzhľadom na to, že lietadlá môžu byť niekedy veľmi nízkej kvality (najmä tie, ktoré sa dodávajú s televízorom alebo ktoré si môžete kúpiť v miestnom obchode s elektronikou), budete chcieť tento kábel skrátiť čo najkratšie (nie viac ako niekoľko metrov).

10. TV tuner

Posledným kúskom skladačky, ktorý vám zabezpečí príjem digitálnej televízie, je televízny tuner, ktorý je umiestnený vo vašom televízore alebo set-top boxe. Aj keď existujú situácie, keď máte na konci televízneho letu digitálny televízny signál, ak je televízny tuner vo vašom televízore chybný alebo úplne pokazený, nebudete mať spoľahlivý obraz/zvuk.

Nanešťastie, keďže je medzi opravármi televízorov málo, znamená to, že si buď môžete kúpiť televízny set-top box, ktorý bude vykonávať funkciu televízneho tunera v mene vášho televízora, alebo si budete musieť kúpiť úplne nový televízor!

Sprievodca oddelením antény pre zosilňovače signálu mobilného telefónu

Oddelenie antény pri inštalácii zosilňovačov signálu mobilného telefónu je opakujúcou sa témou, ktorá prichádza od našich zákazníkov a od nás

sa rozhodol napísať príspevok, aby vyjasnil niektoré otázky, ktoré vás môžu viesť pri získavaní zosilňovača signálu mobilného telefónu. Prečo je odlúčenie také dôležité?

Oddelenie je rozhodujúce, pretože inak sa signály krížia a pomiešajú. Výsledkom je, že sa musíte vysporiadať s rušením signálu mobilného telefónu, čo znamená výpadky hovorov a neželaný šum. Antény sú hlasité ústa, ktoré umožňujú mobilnému telefónu hovoriť s vežami, ktoré vidíte na diaľniciach,

tie vysoké kovové konštrukcie s parabolickými anténami. Všetky naše mobilné telefóny majú tiež antény, ale sú také malé a skryté, že ich nevidíte. Antény však existujú a to je to, čo vám umožňuje telefonovať a prijímať hovory. Mobilný telefón

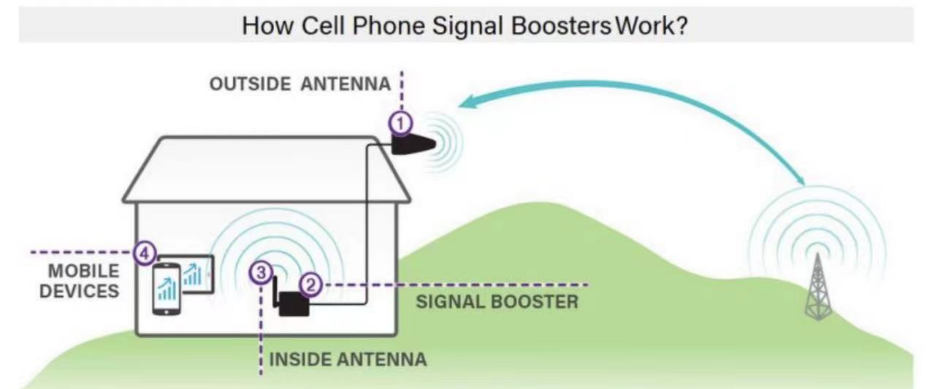

zosilňovače signálu majú darcovskú anténu a anténu prijímača. Darcovská anténa vysiela signál, zatiaľ čo anténa prijímača, ako naznačuje názov, prijíma signál z veže mobilného telefónu.

Teraz, pokiaľ ide o antény, nie sú to inteligentné zariadenia, ktoré dokážu rozlíšiť anténu na veži mobilného telefónu alebo anténu, ktorá je vo vašom telefóne. Vydajú sa cestou odporu, čo znamená, že budú hovoriť s akoukoľvek anténou, ktorá je v ich blízkosti. Ak tieto dve antény nie sú oddelené, budú spolu hovoriť.

Vonkajšia anténa je fyzicky oddelená od vnútornej

anténu, ale ak chcete vedieť koľko, postupujte podľa tohto jednoduchého návodu nižšie, aby ste dosiahli optimálne oddelenie.

BOOSTER GAIN MIN. ANTÉNA

(dB) ODDELENIE

20 dB 3 stopy

30 dB 4 stopy

40 dB 6 stôp

45 dB 15 stôp

55 dB 55 stôp

65 dB 70 stôp

68 dB 80 stôp

70 dB 110 stôp

80 dB 125 stôp

Poznámka: Uvedená vzdialenosť je priama vzdialenosť medzi externou anténou a internou anténou.

Alternatívne metódy

a) DIP prepínač

Všetky zosilňovače signálu mobilného telefónu pre domácu aplikáciu majú prepínač DIP alebo voliče na nastavenie zosilňovača, signál môžete znížiť alebo zosilniť, aby ste sa zbavili rušenia, ale treba tiež poznamenať, že táto metóda môže znížiť oblasť pokrytia.

b) Plechy

Toto je ďalšia metóda, kde ak zavediete kov

hliník bude prednostne pôsobiť ako blokátor signálu medzi nimi

antény. Pretože kov je vysoko reflexný s rádiom

frekvencií, môžete sa zbaviť rušenia zavedením
